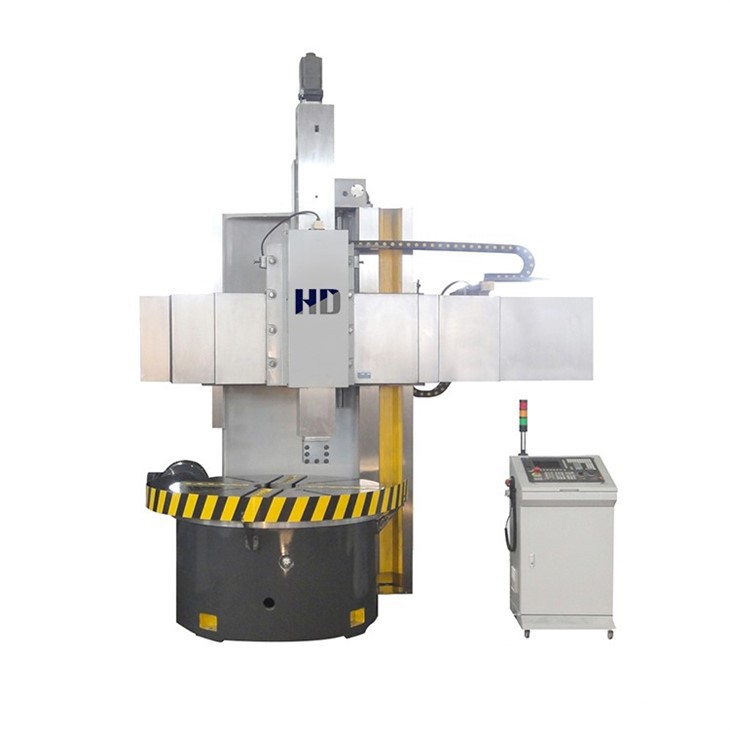

Jednokolumnowa tokarka pionowa Model C5112/C5116/C5120, C5123/C5126 nadaje się do szybkotnącej stali, frezów z węglików spiekanych i wszelkiego rodzaju wysokowydajnych frezów, które mogą wykonywać toczenie zgrubne i wykańczające w przypadku walców wewnętrznych i zewnętrznych, stożkowych, powierzchnia czołowa, rowkowanie itp.

Specyfikacja Parametr

Specyfikacja		Jednostka	C5112	C5116	C5120	C5123	C5126
Maksymalna średnica cięcia pionowego imaka narzędziowego		mm	1250	1600	2000	2300	2600
Maksymalna średnica skrawania bocznego imaka narzędziowego		mm	1100	1400	1800	2000	2400
Maksymalna wysokość cięcia		mm	1000	1000/1400	1250	1350	1600
Praca tabela	średnica	mm	1000	1400	1800	2000	2250
	maks. załadunek	t	3.2	5	8	8	10
	zakres prędkości	obr./min	6.3-200	5-160	3.2-100	3.2-100	2-63
	zakres kroków	krok	16	16	16	16	16
	maks. moment obrotowy	kn. M	17.5	25	25	25	35
Pionowy słupek narzędziowy	zadzwoniło karmienie	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	kroki podawania	krok	12	12	12	12	12
	siła cięcia	kn	20	25	25	25	25
	podróż pionowa	mm	650	800/1000	800/1000	800/1000	1000
	podróż pozioma	mm	700	915	1200	1300	1500
	kąt obrotu	stopień	±30	±30	±30	±30	±30
Szybka prędkość ruchu wieży pionowej (bocznej).		m/min	1.8	1.8	1.55	1.55	1.55
Podróż belką poprzeczną		mm	650	650/1050	850	1050	1250
Prędkość podnoszenia belki		mm/min	350	350	350	350	320
Rozmiar przekroju paska narzędzi		mm	30*40	30*40	40*40	40*40	40*40
Zasilanie silnika		kw	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8
Główny silnik		kw	22	30	30	30	37
Masa maszyny		t	8.5	12.4/14.8	17	18	26/28
Wymiar całkowity (LWH)		mm	23602280 2800	28302670 3010	32002800 3250	32102850 3300	33004000 3500

Cecha produktu

Opis

Pionowy imak narzędziowy jednokolumnowej tokarki pionowej ma konstrukcję trójwarstwową i składa się z prowadnicy belkowej, prowadnicy obrotowej i siłownika. Siedzisko ślizgowe belki poprzecznej i obrotowe siedzisko ślizgowe wykonane są z żeliwa o wysokiej wytrzymałości i niskim naprężeniu, siłownik wykonany jest z żeliwa sferoidalnego, powierzchnia prowadząca ima narzędziowego jest precyzyjnie zeskrobana i wklejona miękkim pasem prowadzącym, a wszystkie łożyska podporowe śrub kulowych są łożyskami kombinowanymi.

Układ hydrauliczny składa się z układu sterowania dynamicznej szyny prowadzącej docisku stołu roboczego, głównego układu przeniesienia napędu, układu mocowania i luzowania belki oraz głównego smarowania napędu. Główne elementy hydrauliczne są wykonane od znanych krajowych producentów, aby zapewnić jakość elementów hydraulicznych.

Tokarki pionowe jednokolumnowe są niezbędnymi obrabiarkami w branżach produkcyjnych, które wymagają obróbki dużych i ciężkich elementów. Ich precyzja i stabilność czynią je idealnymi do produkcji kluczowych komponentów z najwyższym poziomem dokładności. Zrozumienie komponentów i zasad działania tokarek pionowych jest kluczowe przy ich wyborze i efektywnym wykorzystaniu do różnych zastosowań.

Tokarka pionowa jednokolumnowa, znana również jako tokarka pionowa (VTL), to maszyny o dużej wytrzymałości, używane głównie do precyzyjnego toczenia, wytaczania i wiercenia. Maszyny te występują w różnych rozmiarach w zależności od skali pracy, jaką mogą obsłużyć. Stosowane są głównie w przemyśle wytwórczym do tworzenia szerokiej gamy komponentów, takich jak duże koła zębate, kołnierze, łożyska o dużej wytrzymałości i bloki cylindrów itp.

Zasada działania tokarki pionowej jednokolumnowej
Tokarka pionowa jednokolumnowa to obrabiarka, która mocuje przedmiot obrabiany na wrzecionie w celu jego obrotu i wykorzystuje uchwyt narzędziowy do cięcia przedmiotu obrabianego. Wrzeciono i uchwyt narzędziowy są zamontowane na oddzielnych kolumnach, natomiast obrabiany przedmiot mocowany jest na stole obrotowym za pomocą uchwytów napędzanych serwomotorami i reduktorami. Podczas procesu obróbki wrzeciono wprawia przedmiot w ruch obrotowy, podczas gdy narzędzia skrawające na uchwycie narzędziowym wykonują skrawanie. Tokarka jednokolumnowa może wykonywać różne operacje skrawania, takie jak toczenie, wytaczanie, gwintowanie itp.

Scenariusze zastosowań tokarki pionowej jednokolumnowej
Tokarki pionowe jednokolumnowe są szeroko stosowane w branżach takich jak lotnictwo, kosmonautyka, motoryzacja i produkcja mechaniczna, szczególnie do obróbki dużych, precyzyjnych i skomplikowanych części wałów, które mają unikalne zalety. Na tokarce jednokolumnowej można na przykład obrabiać części wałów silników lotniczych, wały korbowe, drążki kierownicze i inne elementy silników pojazdów, a także różne precyzyjne części wałów.
