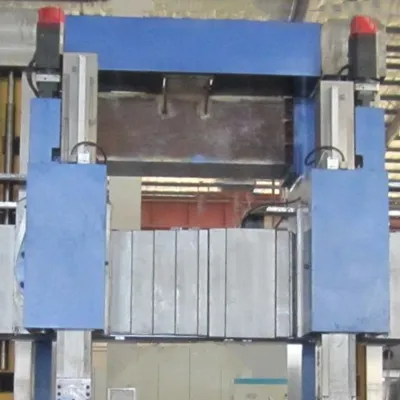

Dwukolumnowa belka tokarki pionowej Model C5225/ C5232/ C5235/ C5240/ C5250/ C5263 jest umieszczona przed kolumną, napędzana silnikiem prądu przemiennego z przedłużeniem dwuwałowym i napędzana przez koła zębate, przekładnie ślimakowe i śruby pociągowe w celu wykonania belki poruszać się pionowo po kolumnie. Za belką znajdują się 4 hydrauliczne punkty mocowania. Powierzchnia ślizgowa belki i kolumny jest zabezpieczona odpornym na zużycie miękkim pasem.
Specyfikacja Parametr
|
Specyfikacja |
Jednostka |
C5225 |
C5232 |
C5235 |
C5240 |
C5250 |
C5263 |
|
Maks. średnica cięcia |
mm |
2500 |
3200 |
3500 |
4000 |
5000 |
6300 |
|
Maks. wysokość cięcia |
mm |
1600/ 2500 |
1600/ 2500 |
1600/ 2000 |
1600/ 2500 |
2000/ 3150 |
3150/ 4000 |
|
Średnica stołu roboczego |
mm |
2250 |
2830 |
2830 |
2830/ 3600 |
4000/ 4500 |
4500/ 5700 |
|
Maks. Ładowanie ciężaru |
t |
10/16/20 |
10/16/20 |
20 |
20/32/50 |
32/50 |
50/100 |
|
Stół roboczy maks. moment obrotowy |
kn.m |
63 |
63 |
63 |
63 |
70 |
100 |
|
Zakres prędkości stołu roboczego |
obr./min |
2-63 |
2-63 |
2-63 |
0.5-40 |
0.5-40 |
0.5-38 |
|
Krok stołu roboczego |
krok |
16 |
16 |
16 |
16 |
16 |
16 |
|
Właściwa siła skrawania imaka narzędzia |
kn |
35 |
35 |
35 |
35 |
35/50 |
50/80 |
|
Siła skrawania lewego imaka narzędziowego |
kn |
28 |
28 |
28 |
28 |
28/40 |
40/70 |
|
Podróż belką poprzeczną |
mm |
1250/ 2150 |
1250/ 2150 |
1250/ 1650 |
1250/ 2150 |
1500/ 2650 |
2650/ 3500 |
|
Główny silnik |
kw |
55 |
55 |
55 |
55 |
55/75 |
75/110 |
|
Masa maszyny |
t |
32/34/36 |
39/42 |
40/43 |
43/45/48 |
60/65/70 |
118/178 |
|
Wymiar tokarki (L*W*H) |
mm |
5180*4700*4800 |
6000*4860*5000 |
6400*5050*5200 |
6900*5200*5700 |
9200*5800*5800 |
11500*7500*9300 |
Cecha produktu

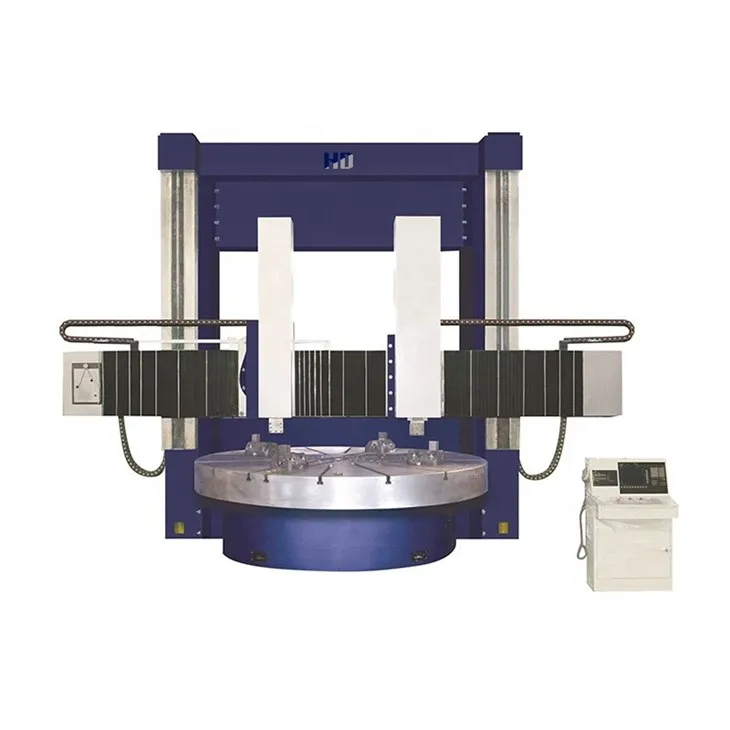

Tokarka ta jest tokarką pionową dwukolumnową, w której imaki narzędziowe lewy i prawy służą do programowania imaków narzędziowych. Obrabiarka składa się z głównych części, takich jak suwnica, stół roboczy, przekładnia, belka, pionowy imak narzędziowy, układ elektryczny i hydrauliczny.
Lewa kolumna pionowa, prawa kolumna pionowa, belka łącząca, stół roboczy itp. tworzą zamkniętą symetryczną ramę. Belka poprzeczna napędzana jest przez silnik podnoszący, przekładnię i śrubę pociągową, aby poruszać się w górę i w dół po szynie prowadzącej kolumny. Główny napęd stołu roboczego napędzany jest silnikiem prądu przemiennego i redukowany za pomocą przekładni, aby stół roboczy uzyskał odpowiednią prędkość roboczą, a skrzynia biegów charakteryzuje się niezawodną wydajnością.
Akcesorium
|
Przedmiot |
Uwaga |
|
Uchwyt na narzędzia |
Lewy i prawy imak narzędziowy |
|
Chwyć szczękę |
Z płytką blokującą |
|
Skrzynka narzędziowa |
Uwzględnij narzędzia ogólne i niektóre narzędzia specjalne |
|
Śruba nożna |
Fundacja |
|
Śruba |
Fundacja |
Wyświetlanie szczegółów
