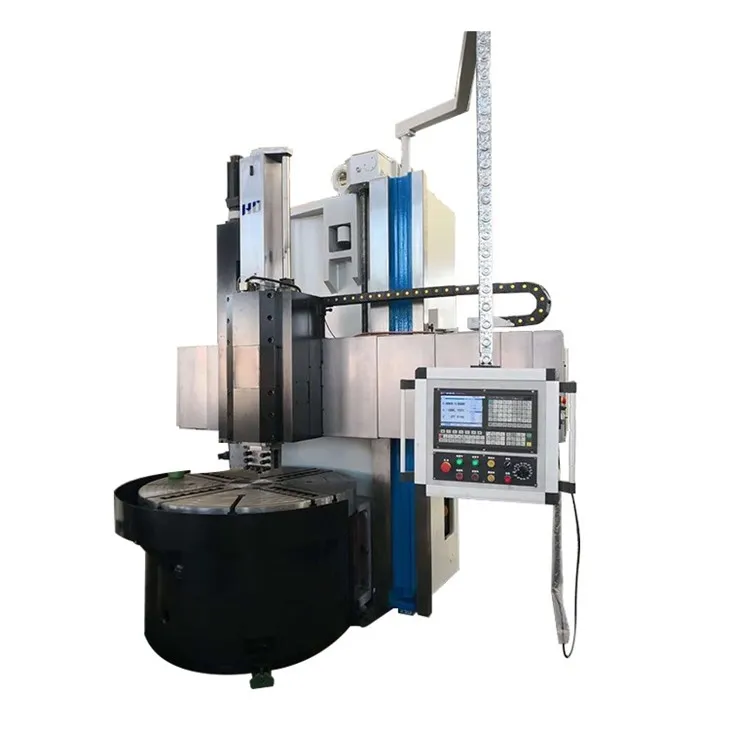

Model CK5112/ CK5116/ CK5120, CK5123/ CK5126 Tokarka pionowa CNC jednokolumnowa nadaje się do toczenia wewnętrznych i zewnętrznych powierzchni cylindrycznych i płaszczyzn; różne zakrzywione powierzchnie; toczenie wewnętrznych i zewnętrznych powierzchni stożkowych; rowkowanie i cięcie; wiercenie, rozwiercanie i rozwiercanie różnych metali nieżelaznych, metali żelaznych i niektórych materiałów niemetalowych za pomocą narzędzi ze stali szybkotnącej i narzędzi z węglików spiekanych.

Specyfikacja Parametr

Specyfikacja	Jednostka	Zobacz materiał CK5112	CK5116 powiedział:	Zobacz materiał CK5120	CK5123	Zobacz materiał CK5126
Maksymalna średnica cięcia	mm	1250	1600	2000	2300	2600
Maksymalna wysokość cięcia	mm	1000/1200	1000/1400	1250	1350	1600/2000
Maksymalna masa ładunku	T	3.2	5	8	8	10
Średnica stołu roboczego	mm	1000	1400	1800	2000	2250
Zakres prędkości stołu roboczego	obr./min	6.3-200	5-160	3.2-100	3.2-100	2-63
Zakres kroków stołu roboczego		4 biegi zmiany bezstopniowej / 2 biegi zmiany bezstopniowej
Maksymalny moment obrotowy stołu roboczego	N.m	25000	32000	32000	32000	35000
Pionowa siła skrawania imaka narzędziowego	N	20000	25000	25000	25000	25000
Pionowy ruch imaka narzędziowego w pionie	mm	650	800	800	800/1000	800/1000
Pionowy i poziomy przesuw imaka narzędziowego	mm	700	1050	1190	1320	1500
Podróż belką poprzeczną	mm	650/850	650/1050	850	1000	1200/1600
Prędkość podnoszenia belki	mm/min	440
Precyzja obróbki		IT7 powiedział:
Główny silnik	kw	22	30	30	30	37
Masa maszyny	t	8.5/9.5	12.4/18	17	18	24/26
Wymiar (LWH)	mm	236022802800	283026703010	320028003250	321028503300	330040003500

Cecha produktu

Zastosuj zaawansowaną technologię produkcji tokarek pionowych cnc, modułową konstrukcję opartą na FEA. Zintegrowane techniki mechaniczne, elektryczne i hydrauliczne gwarantują doskonałą wydajność obróbki. Wysokiej jakości odlewy z własnej odlewni. Dobry proces obróbki cieplnej. Utwardzona prowadnica (powyżej HRC50). Idealnie długa żywotność i stabilna dokładność.

Korzyść

Nowa jednokolumnowa tokarka pionowa serii CK51 to nasza firma, która wchłonęła współczesną zaawansowaną technologię projektowania i produkcji, przyjęła metodę projektowania CAD Optimization, wdrożyła najnowszy krajowy standard precyzji i nasz fabryczny standard sztywności, skonfigurowała zaawansowane krajowe i zagraniczne komponenty funkcjonalne, zrealizowała mocne cięcie wydajności konstrukcji, nadmierne obciążenie stołu roboczego, dynamika obrabiarki, sztywność statyczna jest wysoka, każdy ruch jest bezpieczny i niezawodny. Stosowane są zaawansowane technologicznie produkty mechatroniczne o długiej żywotności i wysokiej wydajności przetwarzania.

Zaciśnij belkę poprzeczną i zrelaksuj się. Po naciśnięciu przycisku podnoszenia belki poprzecznej zawór elektromagnetyczny YV5 zostaje zasilony, a olej pod ciśnieniem dostaje się na duży obszar końca hydraulicznego cylindra zaciskania-luzowania, aby rozluźnić belkę poprzeczną. W tym momencie, poprzez wyłącznik krańcowy podłączony do silnika podnoszenia belki, belka zaczęła się podnosić. Po zwolnieniu przycisku podnoszenia belki podnoszenie belki zatrzymuje się, zawór elektromagnetyczny YV5 wyłącza się, a olej pod ciśnieniem dostaje się do dolnego końca cylindra hydraulicznego rozluźniającego zacisk przez zawór zmiany kierunku, aby zacisnąć belkę.

Lista pozycji smarowania

Część	Część smarująca	Sposób smarowania	Rodzaj oleju smarowego	Okres między wymianami oleju
Skrzynia biegów, stół roboczy	Koło zębate, łożysko, prowadnica	Olej ciśnieniowy	30# olej maszynowy	6 miesięcy
Pionowy słupek narzędziowy	Łożysko, prowadnica, pręt śrubowy	Automatyczne smarowanie	30# olej maszynowy	6 miesięcy
Trawers	Sposób przewodnika	Automatyczne smarowanie	30# olej maszynowy	6 miesięcy
Belka poprzeczna	Łożysko	Automatyczne smarowanie	30# olej maszynowy	6 miesięcy
Mechanizm podnoszenia belki poprzecznej	Łożysko, para kół ślimakowych	Pluśnięcie	30# olej maszynowy	6 miesięcy
Mechanizm podnoszenia belki poprzecznej	Nakrętka pręta śrubowego, płytka dociskowa prowadnicy	Automatyczne smarowanie	30# olej silnikowy	6 miesięcy
